- 商品名稱：真彩無紙記錄儀
- 添加時間：2023-08-12 15:05:48
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
真彩無紙記錄儀采用彩色無紙記載儀來采集、記載與顯現現場變送器的現場信號。如溫度信號；能夠采用USB數據轉存的方式，經過計算機中事前裝置好的數據剖析軟件，監測和評價歷史數據和曲線。具有日常維護工作量小、運行費用低、**性好、應用靈活等與現代自動控制相適應的特點。廣泛應用于化工、煉油、冶金、制藥、造紙、建材等各行業中。
真彩無紙記錄儀48路輸入（可組態選擇輸入：規范電壓、規范電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭?8路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯現功用，實時曲線顯現，歷史曲線追想，棒圖顯現，報警列表顯現。人性化的外觀設計、圓滿的功用表現、牢靠的硬件質量、精深的制造工藝，使其具有更高的性價比。
二、產品特點
●無筆、無紙記錄，日常維護工作量非常小，運行費用低；
●采用進口TFT 5.6 英寸320*240點陣圖形液晶顯示屏，高亮度LED背光******黑屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
●采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警；
●采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電******丟失數據；
●可以組態顯示：工程位號、工程單位、流量累積；
●剪貼板的復制和粘貼功能方便用戶的參數設置；
●全隔離輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
●顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
●12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；
●支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
●配備標準USB 接口，支持USB 1.1 、2.0 優盤，歷史數據轉存快捷方便；
●16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型；
●提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
●標準串行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議；
●采用開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
●儀表集成硬件實時時鐘，掉電情況下時鐘也能**運行，更方便企業計量管理；
●全鋁密封外殼及內部屏蔽板，**儀表在惡劣的環境中正常工作。
三、技術參數
●屏幕： 5.6 英寸TFT真彩******形液晶顯示屏或藍色LCD、320*240點陣、LED背光；
●精度： 實時顯示：±0.2% F.S.；
●電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
●電流輸入：0-10mA、4-20mA（阻抗250Ω）；
●熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；
●熱電偶： S、B、K、T、E、J、F2；
●輸入規格：全隔離輸入，1～16通道信號輸入，通道間全隔離，隔離電壓大于1000V；
●記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
●隔離配電輸出： 變送器配電+24VDC，*多16路隔離配電，配電≤30mA/路；
●模擬量變送輸出：4-20mA；負載能力750Ω（**）；
●繼電器報警輸出：12路繼電器觸點輸出；
●集成硬件時鐘：掉電后也能**運行；
●補償方式：一般氣體－－溫度、壓力補償測量體積流量；
●斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可保存；
●供電電源： 85VAC-265VAC，45～65HZ；
●環境溫度： 0～50℃、避免日光直曬；
●環境濕度： 0～85%R.H；
●凈重：≤3.0Kg
四、產品選型

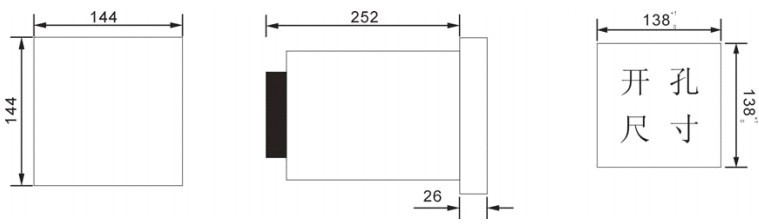

1、外形尺寸

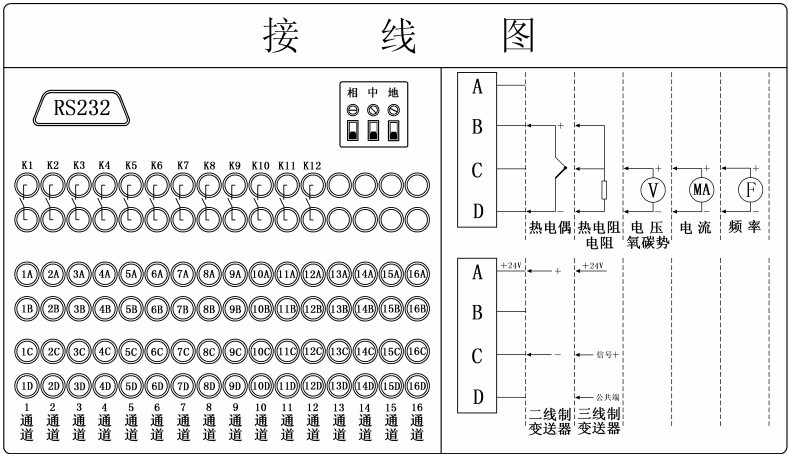

2、接線端子
3、輸入范圍
輸入 | 類型 | 量程范圍 |
電流 | 0～10mA、4～20mA | -999～9999℃ |
電壓 | 0～20mV、0～100mV、0～5V、 1～5V | -999～9999℃ |
熱電阻 | Pt100 | -99.9～850℃ |
Cu50 | -50.0～150℃ | |
電阻 | 0～400Ω | -999～9999℃ |
頻率 | 0～30kHz，（高電平：8.5～30V，低電平：0～4.5V） | 0～30kHz， |
熱電偶 | B | 250～1820℃ |
E | -148～1000℃ | |
J | -148～1200℃ | |
K | -148～1370℃ | |
S | -50～1760℃ | |
T | -40～400℃ | |
輻射高溫計 | F2 | 700～2000℃ |
